Vertikal brandskjutport
från EI²30-C till EI²120-C GGS

Vertikal brandskjutport även automatiserad för daglig drift

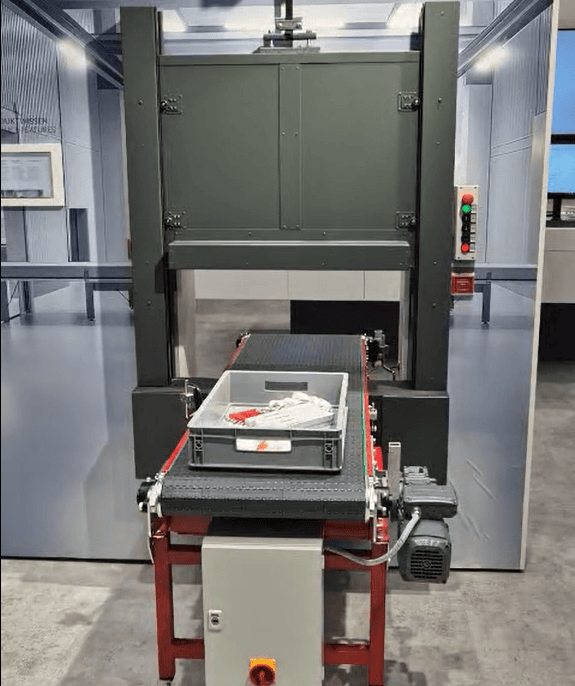

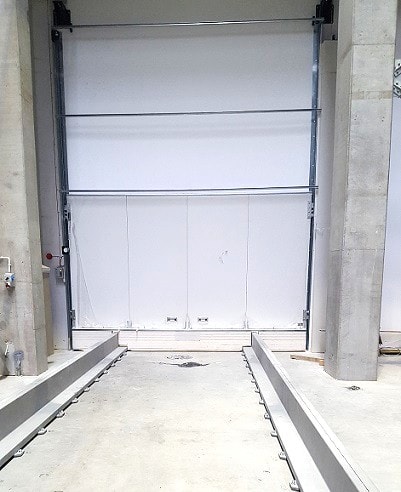

Den kostnadseffektiva vertikala portlösningen är passande för brandcellsindelning av produktionslinjer, men även för stora öppningar i industriella miljöer som har krav på hög brandsäkerhet. Brandskjutporten stängs automatiskt vid brandlarm via ett motviktssystem, hydrauliskt system eller motordrift.

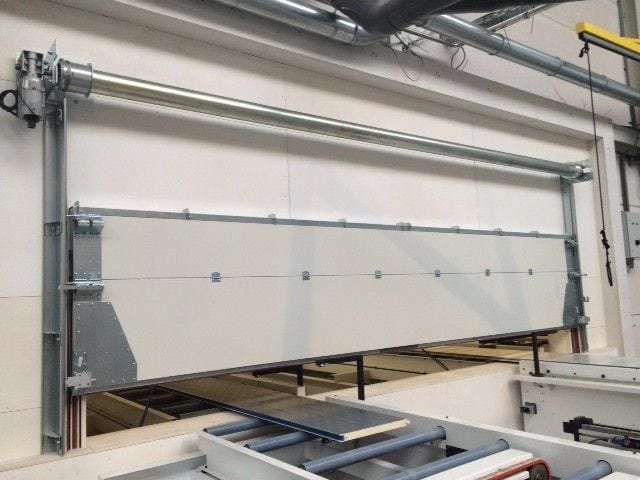

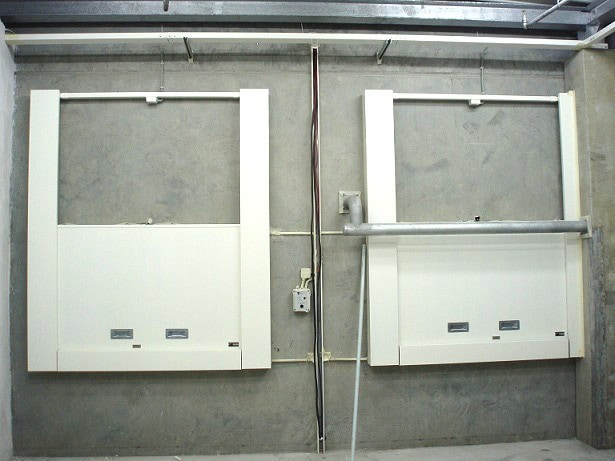

Vår vertikala brandskjutport är en helt kundanpassad port och lämpar sig väl när det finns brist på sidoplats men har gott om plats upp mot tak. Minst platsbehov uppnås vid motorstyrd funktion. Porten följer väggen vertikalt upp ovanför porthålet.

Vertikal brandskjutport går att utrusta med rökgastäthetsklasserna Sa och S200. Det innebär att porten går att få i både en hög brandklassificering samt rökgastäthet för både varm och kall rök, en mycket bra lösning i många lokaler.

Vertikal brandskjutport brandmotstånd

Den vertikala brandskjutporten har brandklass EI²30-C till EI²120-C, vilket innebär att porten skyddar mot både brand och värmestrålning i upp till 30 respektive 120 minuter.

Läs om brandklassernas olika brandmotstånd i Brandportsguiden.

Certifikat & tester

Alla våra portar är testade enligt Europeisk standard (EN16034-1, EN13241+A2, EN1634-1, EN13501-2

Standardutförande

  • Motviktssystem
  • Galvaniserat portblad
  • Block Tronic

Möjliga tillval +

Portutförande:

  • Rostfritt utförande
  • Lackat utförande i valfri RAL-kulör
  • Automatik
  • Rökgastäthetsklassificering Sa och S200
  • Ventilationsgaller EI90
  • Inspektionsfönster 300×500mm (i samma brandklass som port utförande)

Säkerhetsfunktioner:

  • UPS batteri backup
  • Fotocellridå
  • Klämlist

Övriga tillval:

  • Elektriskt låssystem för tagg och kortsystem.
  • Dörrstängare: FAB SMART, FAB DC 335, DORMA
  • Branddetektorer
  • Integrerad tröskellös gångdörr/nödutrymningsdörr mått: 800×2000, 900×2000,
    1100x2000mm
  • Nödutrymningsbeslag (3 lås alternativ för gångdörr)

Teknisk data

  • CE-märkning: EN 16034-1, EN13241+A2

  • Brandklass: EI²30-C till EI²120-C, EW30 till EW180, EN 1634-1, EN 13501-2

  • Rökmotstånd: Sa/S200 EN 1634-3, EN 13501-2
  • Vindmotstånd: Klass NPD, Lufttäthet: NPD, Vattentäthet: NPD
  • Flamskydd: DP1/D1
  • Antal cyklar: C3 – 50 000 cyklar, C1- 500 cyklar för Sa/S200

  • Manuell (motvikt) styrning: Blocktronic 24V/10W DC / Slidetronic 230V/6A IP54, Motordriven (Motortyper: FS (3x400V/10A) FDF (3x400V/10A) SI (230V/20A) styrning: FS Tronic DES-FI , FS Tronic DES-FS

  • Öppningshastighet: 0,10- 0,20 m/s
  • Enkelbladig 50-70kg/ m².
    Maxstorlek: 8000x8000mm (för större öppningsmått kontakta oss).

  • Säkerhet vid strömbortfall: Ja

    Nödöppningsdörr/gångdörr EI60 mått 800×1970, 900×1970, 1100×1970 (tillval)

  • Galvaniserad: Standard, RAL: Ljusgrå 7035, Gråvit 9002, Vit aluminium 9006 (tillval), Rostfritt stål (tillval)

  • Siktruta 300x500mm EI60 (tillval), Ljudisolering – 28dB

Exempelritningar

Vertikal brandskjutport EI60:

Vill du få tillgång till fler ritningar?
